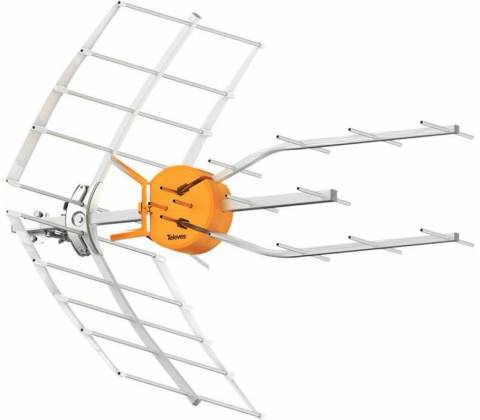

Televes A6

TV anténa Televes A6 UHF (BOSS Tech) – Inteligentní příjem DVB-T2 se ziskem až 40 dBi a 5G filtrem

Stabilní obraz v DVB-T2 a UHD bez kostičkování i v místech se silným rušením mobilních sítí

Přechod na vysílací standard DVB-T2 s modulací COFDM až 256-QAM a šíření UHD (4K) obsahu kladou vysoké nároky na chybovost signálu (MER – Modulation Error Rate). V praxi se instalatéři i majitelé rodinných domů potýkají se dvěma protichůdnými problémy: v odlehlých oblastech a členitém terénu je signál příliš slabý a dochází k výpadkům obrazu při zhoršeném počasí, zatímco v blízkosti vysílačů nebo základnových stanic mobilních sítí 4G/5G (pásmo LTE 700) dochází k zahlcení (saturaci) běžných zesilovačů a rozpadu obrazu na kostičky.

Inteligentní venkovní směrová UHF anténa Televes A6 (kanály 21–48, 470–694 MHz) tyto problémy eliminuje přímo v místě příjmu. Srdcem antény je patentovaná technologie BOSS Tech (Balanced Output Signal System) osazená mikrovlnným čipem TForce® na bázi arzenidu galia (GaAs). Tento systém v reálném čase měří vstupní úroveň a automaticky upravuje zisk až do hodnoty 40 dBi tak, aby na výstupu udržel konstantní, optimální úroveň signálu bez přebuzení. Anténa navíc funguje v duálním režimu – při napájení 12–24 V DC po koaxiálním kabelu pracuje jako aktivní inteligentní anténa, bez napájení pak jako plnohodnotná pasivní anténa.

Klíčové vlastnosti a technické přínosy antény Televes A6

Systém BOSS Tech s automatickou regulací zisku (až 40 dBi) – v reálném čase vyrovnává kolísání signálu způsobené počasím nebo útlumem prostředí a udržuje stabilní výstupní úroveň bez zásahu uživatele.

Integrovaný MMIC čip TForce® (GaAs) – zesiluje signál přímo na dipólu, tedy v bodě s nejvyšší čistotou signálu, čímž minimalizuje šumové číslo a zajišťuje vysoký odstup signálu od šumu (C/N) klíčový pro DVB-T2.

Vysoká selektivita díky integrovanému SAW filtru (RED compliant) – povrchový akustický filtr ostře ořezává frekvence nad 694 MHz (kanál 48) a spolehlivě blokuje rušení současných i budoucích sítí 4G/5G (LTE700) bez degradace posledního televizního kanálu.

Duální provozní režim (aktivní / pasivní) – při přivedení napětí 12–24 V DC (odběr max. 40 mA) aktivuje inteligentní řízení zisku; bez napájení zůstává anténa plně průchozí v pasivním režimu.

Blesková beznástrojová montáž do 30 sekund – promyšlený mechanický systém se zaklapávacími zámky („CLAC!“ systém) umožňuje složení reflektorů, direktorů i dipólu na střeše bez použití nářadí.

Tříráhnová konstrukce se zakřivenými reflektory – tři paralelní ráhna kolmá na dipól ve tvaru „U“ a polozakřivené reflektory optimalizují frekvenční odezvu, poskytují vyzařovací úhel 30° a předozadní poměr > 20 dB.

Extrémní mechanická a korozní odolnost – konstrukce z hliníku, skelných vláken, spojovacích prvků z nerezové oceli, hliníkového odlitku ZAMAK s antikorozní úpravou a plastu ABS s UV stabilizací odolává větru o rychlosti až 150 km/h (zatížení 142,85 N). 100% robotizovaná výroba Televes (Španělsko) – plně automatizovaná produkce s přísnou výstupní kontrolou zaručuje naprostou shodnost parametrů každého kusu a desetiletí bezúdržbového provozu.

Konstrukce, instalace v terénu a mechanická spolehlivost

Anténa Televes A6 je zkonstruována pro rychlou a bezpečnou práci ve výškách, kde rozhoduje každá minuta. Celá mechanická sestava využívá zaklapávací prvky s jasnou akustickou a mechanickou odezvou (systém CLAC!). Dvoudílná boční ráhna s direktory, polozakřivené mřížkové reflektory i samotný dipól s oranžovým krytem elektroniky složíte bez šroubováku za méně než 30 sekund.

Připojení koaxiálního kabelu probíhá přes standardní F-konektor chráněný přiloženou gumovou vodotěsnou krytkou, která brání vniknutí vlhkosti a oxidaci spoje. Masivní třmen se šroubením M10 umožňuje pevné uchycení na anténní stožár či konzoli o průměru 20 až 50 mm. Díky nízké čisté hmotnosti 1 693 g a aerodynamickému profilu klade anténa minimální odpor větru – při rychlosti větru 130 km/h činí zatížení pouze 103,87 N (při 150 km/h pak 142,85 N), což šetří stožárové uchycení i samotnou střešní konstrukci.

Mikrovlnná technologie TForce® a dynamický rozsah BOSS Tech

Přechod společnosti Televes od tradičního křemíku k polovodičovým sloučeninám arzenidu galia (GaAs) v technologii MMIC (Monolithic Microwave Integrated Circuit) přináší do pozemního vysílání komponenty původně vyvinuté pro satelitní a kosmickou komunikaci. Čip TForce® se vyznačuje mimořádně širokým dynamickým rozsahem.

V praxi to znamená, že předzesilovač v dipólu dokáže zpracovat extrémně slabé signály na hranici šumu a zároveň se nezahltí (nesaturuje), pokud je v blízkosti silný vysílač jednoho z multiplexů nebo vysílač mobilního operátora. Integrovaný SAW filtr (Surface Acoustic Wave) v souladu s evropskou směrnicí RED (2014/53/EU) zajišťuje strmé potlačení pásma nad 694 MHz, takže mobilní data v pásmu 700 MHz (LTE/5G) neproniknou do domovního rozvodu.

Napájení systému BOSS vyžaduje stejnosměrné napětí v širokém rozsahu 12 až 24 V DC s minimální spotřebou do 40 mA, což umožňuje napájení jak z běžného anténního zdroje (PSU), tak z domovního zesilovače nebo přímo z DVB-T2 přijímače (při podpoře 12 V na anténním vstupu či přes vhodný injektor).

Praktické scénáře využití: Kde a jak anténu Televes A6 nasadit

Díky automatickému řízení zisku a pasivnímu i aktivnímu režimu pokrývá Televes A6 široké spektrum instalačních podmínek:

• 1. Okrajové oblasti s velmi slabým nebo kolísavým signálem (Aktivní režim BOSS ON): V členitém terénu, údolích nebo ve velké vzdálenosti od vysílače připojte anténu přes napájecí zdroj 12–24 V DC (nebo domovní zesilovač s napájením do vstupu). Čip TForce® vytáhne zisk až k 40 dBi, zesílí signál přímo na dipólu před útlumem na koaxiálním svodu a automaticky vyrovná výkyvy způsobené deštěm, sněžením nebo olistěním stromů.
• 2. Lokality v blízkosti vysílačů a 5G BTS stanic (Aktivní i pasivní režim): V městské zástavbě, kde se mísí velmi silný lokální multiplex se slabším regionálním vysíláním a silným 5G signálem, zabrání systém BOSS Tech přebuzení tuneru televizoru, zatímco SAW filtr odřízne rušení mobilních sítí nad kanálem 48. V místech s extrémně silným přímým výhledem na vysílač a krátkým svodem k jedné TV lze anténu provozovat zcela bez napájení v pasivním režimu.
• 3. Rozsáhlé rozvody v rodinných domech a menších bytových objektech (STA): Ideální primární zdroj signálu pro rozbočení do více televizních zásuvek. Konstantní výstupní úroveň z antény usnadňuje nastavení navazujících domovních zesilovačů nebo multipřepínačů.
• Praktické provozní upozornění (Na co si dát při instalaci pozor): Pro aktivaci inteligentního režimu BOSS Tech (zisk až 40 dBi) je nutné do koaxiálního kabelu přivést napájení 12–24 V DC (napájecí zdroj není součástí balení). Pokud v trase mezi napájecím zdrojem a anténou použijete rozbočovač, musí jít o typ průchozí pro stejnosměrné napětí (DC pass) směrem k anténě.

Pro koho je produkt určený a co najdete v balení

Anténní technici a elektromontážní firmy – ocení bleskovou montáž do 30 sekund bez nářadí, vysokou spolehlivost reklamací díky čipu TForce® a možnost odběru v hromadném balení (Ref. 140605 – balení po 8 ks) nebo kusově (Ref. 140601).

Majitelé rodinných domů a chat – získají bezúdržbovou anténu z nerezových a UV stabilních materiálů, která vyřeší kostičkování obrazu v DVB-T2 bez nutnosti ručního ladění zesilovače.

Správci objektů a penzionů – zajistí stabilní vstupní signál pro společné televizní antény s garancí shody se směrnicí RED a odolností proti budoucímu rozšiřování 5G sítí.

• Obsah balení a co případně dokoupit: V balení najdete kompletní mechanickou sestavu antény Televes A6: hlavní středové ráhno s dipólem a jednotkou BOSS (A), 2× boční tvarované ráhno s direktory (B), 2× mřížkový reflektor (C), dipólovou smyčku (D), ochrannou gumovou krytku konektoru (E), 1× F-konektor (F) a stožárový třmen M10.
• Upozornění: Součástí balení není napájecí zdroj (PSU). Pro využití aktivního režimu BOSS Tech je nutné dokoupit anténní napájecí zdroj 12 V nebo 24 V DC (např. Televes Picokom), případně anténu napájet z domovního zesilovače. Koaxiální kabel pro svod se dokupuje samostatně.

Udržitelnost a shoda s legislativou

Anténa plně vyhovuje přísným požadavkům evropské směrnice RED (Radio Equipment Directive 2014/53/EU) na elektromagnetickou kompatibilitu a efektivní využívání rádiového spektra. Konstrukce z korozivzdorného hliníku, nerezové oceli, slitiny ZAMAK a UV stabilizovaného ABS plastu prodlužuje životnost produktu na desítky let, čímž výrazně snižuje vznik elektroodpadu. V aktivním režimu má elektronika TForce® mimořádně nízkou spotřebu elektrické energie (max. 40 mA, tedy pod 0,5 až 1 W).

Technické specifikace

• Výrobce a model: Televes A6 UHF (BOSS Tech, TForce®)
• Přijímané pásmo: UHF – určené pro příjem pozemního digitálního vysílání DVB-T / DVB-T2.
• Frekvenční rozsah: 470–694 MHz – přesně ohraničené pásmo s integrovaným SAW filtrem proti rušení LTE700 (5G/4G).
• Přijímané kanály: 21–48 – plná podpora všech vysílacích kanálů DVB-T2 v ČR a EU.
• Inteligentní režim (BOSS mode): ON (při napájení) / Pasivní (bez napájení) – možnost provozu se zesílením i bez něj.
• Zisk (Gain): až 40 dBi (v aktivním režimu BOSS se zisk reguluje automaticky podle výstupní úrovně) – zajišťuje čistý příjem i ve velmi vzdálených lokalitách.
• Výstupní úroveň: Auto (automaticky řízená systémem BOSS Tech) – brání přebuzení tuneru TV a udržuje optimální MER.
• Napájecí napětí: 12–24 V DC (po koaxiálním kabelu) – široká kompatibilita se standardními napájecími výhybkami a zesilovači.
• Maximální proudový odběr: 40 mA – minimální zatížení napájecího zdroje a zanedbatelná spotřeba.
• Vyzařovací úhel (Beamwidth): 30° – úzká směrová charakteristika pro přesné zaměření vysílače a eliminaci odrazů.
• Předozadní poměr (F/B ratio): > 20 dB – vysoká odolnost vůči rušivým signálům přicházejícím zezadu.
• Zatížení větrem: 103,87 N (při 130 km/h / 80 mph) / 142,85 N (při 150 km/h / 93 mph) – vysoká mechanická stabilita při vichřici.
